REKAYASA FLUIDA TERMAL INDUSTRI

Cara memilih thermal oil heater: temperatur, aliran, bahan bakar, dan desain sistem lengkap

Pemanasan yang andal pada suhu tinggi tergantung pada lebih dari sekadar kemampuan pemanas. Fluida, koil, pompa, sistem ekspansi, konsumen proses, peralatan bahan bakar, dan logika perlindungan harus dirancang sebagai satu sirkuit tunggal.

Peralatan teknik JIELI THERMALDiterbitkan pada 30 Juli 2026Peninjauan teknik selesai

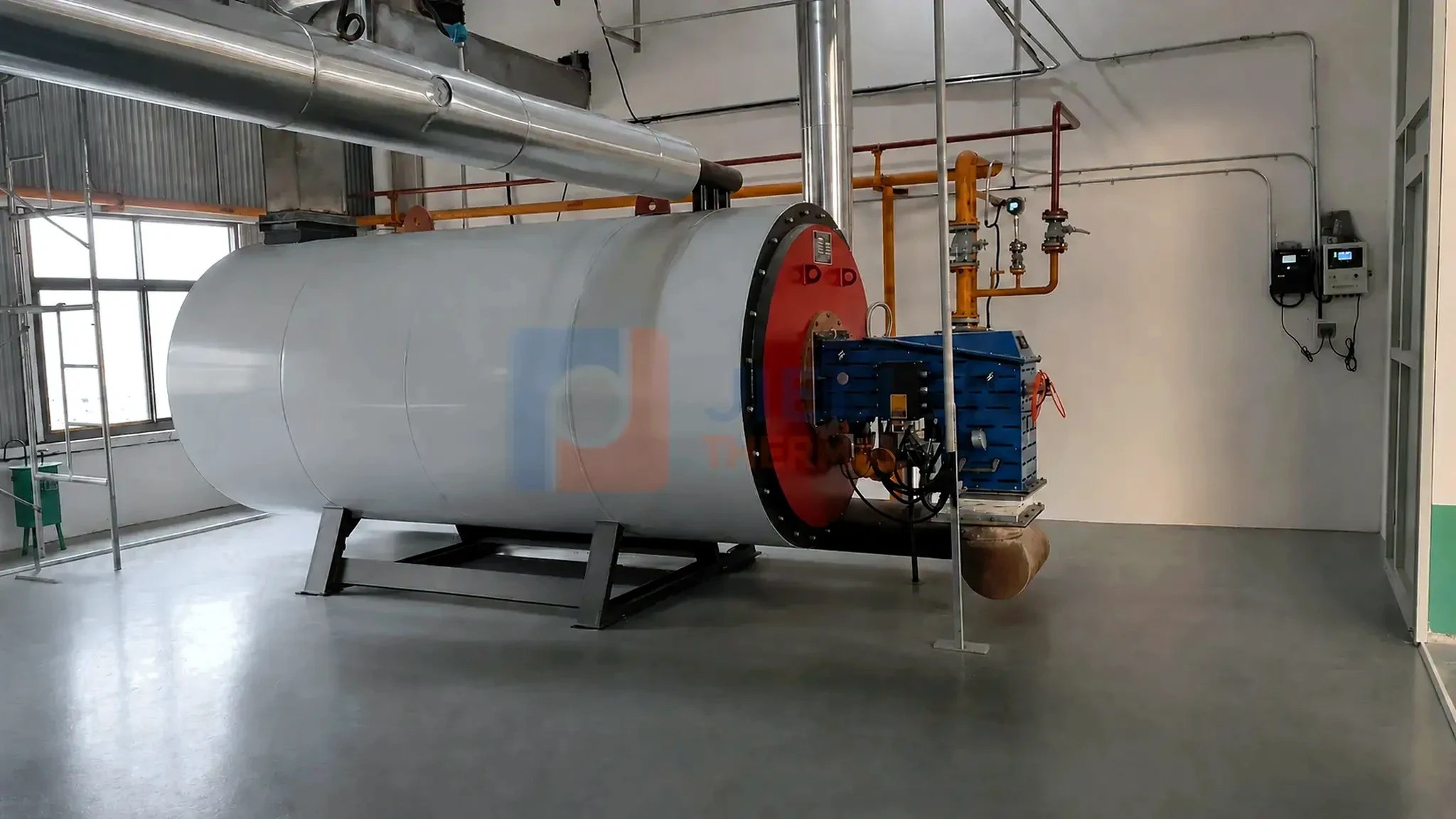

Ketel minyak panas berbahan bakar gas atau cair — tampak samping terpasang dengan pipa proses — Pemanas minyak panas adalah elemen dari sistem sirkulasi, ekspansi, kontrol proses, dan keselamatan.

LA RESPUESTA BREVE

Pilih pemanas dan sirkuit sirkulasi secara bersamaan.

Tentukan permintaan panas.

Muatan termal normal, minimum, dan maksimum;
Suhu dorong dan kembali yang dibutuhkan;
Penukar panas proses dan program operasi.

Lindungi fluida pembawa panas

Hormati batas suhu massa dan film;
Pertahankan sirkulasi yang andal melalui koil;
Mengontrol ekspansi, ventilasi dan paparan oksidasi.

Batas-batas pemasok fluida dan kode lokal untuk fluida, suhu operasi, dan instalasi yang dipilih harus dikonfirmasi.

01 · PERMINTAAN TERMAL DAN SUHU

Hitung apa yang dibutuhkan setiap konsumen dalam proses.

Mulailah dengan neraca panas dari reaktor, pengering, press panas, tangki, tungku atau konsumen lainnya. Pisahkan panas proses kontinu dari permintaan pemanasan dan identifikasi konsumen mana yang beroperasi bersamaan. Satu pemanas minyak panas dipilih hanya dari perkiraan maksimum dapat terlalu besar, sementara yang dipilih hanya dari beban normal dapat pulih terlalu lambat setelah start.

Tentukan suhu yang dibutuhkan dalam proses, suhu pengembalian yang direncanakan, dan rentang kontrol yang dapat diterima. Kehilangan distribusi, perbedaan pendekatan penukar panas, dan panjang pipa memengaruhi suhu aliran pemanas. Hindari meningkatkan suhu hanya untuk mengkompensasi penukar panas proses yang berukuran terlalu kecil.

02 · CAIRAN PEMBAWA PANAS

Hormati batas operasi pemasok fluida.

Pemilihan cairan termal mempertimbangkan suhu maksimum massa, suhu maksimum film, viskositas pada suhu rendah, ketahanan terhadap oksidasi, kompatibilitas, persyaratan lingkungan, dan biaya siklus hidup. Cairan harus tetap sesuai selama start-up, operasi normal, modulasi beban rendah, penghentian, dan kondisi terdingin di lokasi.

Temperatur massa menggambarkan aliran fluida, sedangkan temperatur film menggambarkan lapisan batas yang paling panas di dekat permukaan pemanas. Temperatur film yang berlebihan dapat mempercepat pemecahan dan pembentukan endapan bahkan ketika temperatur keluaran yang diukur tampak dapat diterima. Oleh karena itu, aliran panas dari koil dan sirkulasi harus dievaluasi bersama-sama.

03 · SIRKULASI

Pertahankan aliran yang andal dalam semua kondisi operasi.

Perhitungan sirkulasi mencakup tahanan koil pemanas, pipa suplai dan balik, katup, filter, konsumen proses, dan elevasi statis. Debit dan ketinggian pompa harus memberikan sirkulasi yang diperlukan tanpa melebihi batas komponen. Konsumen yang terpasang paralel membutuhkan strategi penyeimbangan dan pengendalian agar satu cabang tidak mengurangi aliran cabang lain.

Tembakan pada aliran rendah harus didasarkan pada pengukuran yang dapat diandalkan dan terkait dengan izin pembakar atau suplai bahan bakar. Redundansi pompa, katup check, filosofi bypass, dan kebutuhan suplai darurat bergantung pada risiko proses dan panas yang tersimpan di rumah api.

Dua ketel minyak panas untuk bahan bakar padat yang dipasang dengan peralatan proses tambahan — Beberapa pemanas dan konsumen proses memerlukan logika terkoordinasi untuk sirkulasi, isolasi, kontrol, dan operasi.

04 · EKSPANSI DAN VENTILASI

Biarkan fluida mengembang tanpa mengeksposnya secara tidak perlu.

Fluida termal mengembang saat dipanaskan. Volume tangki ekspansi, tingkat operasi, elevasi, dan jalur sambungan harus didasarkan pada sifat fluida dan total inventaris sistem. Penataan ini juga memudahkan pengisian, pengeluaran kelembapan dan komponen titik didih rendah, serta tekanan positif pada hisapan pompa sirkulasi.

Tangki harus dijaga tetap sedingin mungkin sesuai dengan desain yang dipilih. Ketika diperlukan atmosfer gas inert, kontrol tekanan dan pengaturan pelepasan harus dirancang, bukan ditambahkan sebagai aksesori terpisah. Drainase, aliran limpasan, dan penanganan fluida yang aman juga merupakan bagian dari desain sistem.

05 · BAHAN BAKAR DAN PEMBAKARAN

Pilih peralatan pembakaran untuk bahan bakar yang tersedia.

Pemanas gas dan bahan bakar cair dapat menawarkan pemasangan yang kompak dan modulasi yang sensitif ketika kondisi pasokan stabil. Bahan bakar padat membutuhkan rentang spesifikasi yang ditentukan: ukuran partikel, kelembaban, abu, kerapatan nyata, dan nilai kalor mempengaruhi penyimpanan, pasokan, pemilihan panggangan atau tungku, udara pembakaran, dan peralatan emisi.

Pemulihan panas dapat mencakup pemanasan awal udara pembakaran atau pengaturan khusus proyek lainnya. Sebelum menyatakan adanya manfaat, suhu keluaran gas pembakaran, risiko korosi, tirasi, kotoran, dan profil operasi harus diperiksa. Peralatan pemulihan tidak boleh sekali-kali mengorbankan operasi pemanas yang aman ataupun akses untuk pemeliharaan.

06 · KONTROL DAN PERLINDUNGAN

Merancang interlock seputar mode kegagalan yang mungkin.

Masukan perlindungan yang biasa mencakup aliran sirkulasi, kondisi pompa, suhu masuk dan keluar pemanas, tekanan, tingkat tangki ekspansi, suhu gas buang, kondisi nyala api atau pembakaran, cerobong tungku, dan kondisi kipas. Batas alarm, pemicu, izin start, dan persyaratan restart harus didokumentasikan.

Antarmuka operator harus menampilkan nilai-nilai proses, status aktuator, dan penyebab pertama dari berhenti. Otomatisasi yang baik tidak menghilangkan kebutuhan prosedur operasi, inspeksi, analisis fluida, dan perawatan preventif; hal ini membuat tugas-tugas tersebut lebih jelas dan seragam.

07 · DATA PROYEK

Siapkan data ini sebelum meminta proposal.

Permintaan panas normal, minimum, maksimum, dan saat mulai;
Suhu dorong, kembali, dan proses yang dibutuhkan;
Konsumen proses, penukar panas dan program operasi;
Cairan termal yang dipilih dan batasan pemasok;
Jarak pipa, elevasi, dan pengaturan peralatan yang diusulkan;
Properti bahan bakar, kondisi pasokan, dan batas emisi;
Rentang suhu lingkungan, ketinggian, dan layanan yang tersedia;
Kode, inspeksi, dan lingkup dokumen yang diperlukan;
Harapan akan redundansi, otomatisasi, dan perluasan di masa depan.

SYSTEM WORKING PRINCIPLE

Ikuti seluruh sirkuit termal, bukan hanya pemanas.

thermal oil heater mentransfer energi melalui sirkuit cairan yang bersirkulasi terus-menerus. Setiap tahap memengaruhi kontrol suhu, masa pakai fluida, dan keamanan.

Pemanas

Bahan bakar atau listrik meningkatkan suhu fluida di dalam permukaan pemanas.

Pompa sirkulasi

Mempertahankan aliran desain yang diperlukan untuk menghilangkan panas dan melindungi koil.

Konsumen

Reaktor, pengering, press, tangki atau penukar menerima panas tidak langsung yang dikendalikan.

Kembali

Fluida yang didinginkan kembali melalui sirkuit tertutup untuk dipanaskan lagi.

Perluasan

Tangki menyerap ekspansi dan membantu pembilasan dan kondisi hisap pompa.

HEAT-DUTY BASIS

Nyatakan beban panas yang sama dalam berbagai satuan internasional.

Proyek dapat menunjukkan kapasitas dalam kW, MW, kcal/jam, atau MMBtu/jam. Konversi memudahkan perbandingan, tetapi tidak menggantikan neraca panas proses.

Konversi yang berguna: 1 MW = 1.000 kW = kira-kira 860.000 kcal/jam = kira-kira 3,412 MMBtu/jam.

Muatan proses

Q = m x Cp x delta T adalah titik awal untuk pemanasan sensibel dengan satuan yang konsisten.

Start

Sertakan produk, wadah, pipa, dan fluida ketika waktu pemanasan penting.

Simultanitas

Identifikasi pengguna mana yang bekerja bersama daripada menjumlahkan seluruh daya terpasang.

Marginal sistem

Periksa kerugian, margin operasi, dan pemulihan secara terpisah; hindari melakukan oversizing tanpa penjelasan.

SYSTEM SUPPLY BOUNDARY

Tentukan apa yang harus disertakan dalam proposal.

Penawaran lebih baik dibandingkan ketika batasannya jelas. Kategori ini digunakan untuk meninjau proyek dan tidak berarti semuanya termasuk secara default.

Paket pemanas

Bodi, pembakar atau pembakaran, isolasi dan instrumen lokal.

Sirkuit

Pompa layanan dan cadangan, filter, katup, bypass, dan penyeimbangan.

Manajemen fluida

Perluasan, pengeringan, pengisian, ventilasi dan kemungkinan inersisasi dengan nitrogen.

Kontrol dan keselamatan

PLC/HMI, izin aliran, proteksi, alarm, dan pemutusan.

Pemulihan

Ekonomiser atau pemanas pendahulu setelah memeriksa suhu, kotoran, korosi, dan daya hisap.

Layanan

Dokumentasi, inspeksi, pengemasan, pengawasan, commissioning dan suku cadang yang disepakati.

LIFECYCLE RELIABILITY

Lindungi umur fluida setelah pengoperasian.

Keandalan tergantung pada disiplin operasional selain desain. Prosedur harus disesuaikan dengan fluida yang dipilih dan persyaratan lokal.

Konfirmasikan sirkulasi sebelum mengaktifkan pasokan panas dan selidiki setiap tembakan pada aliran rendah.
Catat suhu masuk dan keluar, data gas dan pompa.
Analisis cairan secara berkala dengan pemasok dan periksa viskositas, keasaman, titik nyala, dan bahan tak larut.
Periksa filter, segel, katup, tingkat tangki, isolasi, dan kemungkinan kebocoran.
Dokumentasikan start, stop, pendinginan darurat dan aturan restart.

PROJECT DOWNLOADS

Ubah panduan menjadi kueri siap untuk proyek.

Daftar yang dapat diisi mengatur data dari panduan ini. Lengkapi yang diketahui dan biarkan yang tidak pasti untuk klarifikasi teknis.

PDF · 3 halamanDaftar RFQ yang dapat diisi (PDF)CSV · dapat dieditTemplate data (CSV)Rentang produkLihat rangkaian gas/bahan bakar cair

REFERENSI TEKNIK

Pembacaan teknis tambahan.

PREGUNTAS FRECUENTES

Pertanyaan yang sering diajukan tentang pemilihan pemanas minyak panas

Informasi apa yang diperlukan untuk menentukan ukuran thermal oil heater?

Tentukan permintaan termal normal dan maksimum, suhu masuk dan kembali, konsumen proses, jadwal operasi, jenis fluida termal, bahan bakar, ketinggian lokasi, kondisi lingkungan, jarak pipa, kode yang dibutuhkan, dan batas emisi. Sirkuit sirkulasi dan penukar panas proses harus dievaluasi bersamaan dengan pemanas.

Apakah pemanas minyak panas sama dengan boiler uap?

Tidak. thermal oil heater biasanya mengedarkan cairan pembawa panas untuk pemanasan tidak langsung, sedangkan boiler uap menghasilkan uap. Media proses, suhu, tekanan, distribusi, kontrol, dan persyaratan pemeliharaan berbeda.

Mengapa aliran minimum penting pada thermal oil heater?

Sirkulasi yang memadai menarik panas dari koil dan membantu mengontrol suhu dinding pipa serta lapisan fluida. Aliran rendah dapat menyebabkan pemanasan lokal berlebih, mempercepat degradasi fluida, dan merusak peralatan, sehingga perlindungan aliran adalah persyaratan utama dalam desain.

Bagaimana memilih tangki ekspansi untuk minyak panas?

Harus menyerap ekspansi cairan dalam seluruh rentang operasi dan memudahkan pengisian, ventilasi, ketinggian hisap pompa, serta operasi aman sistem. Sifat-sifat fluida, total inventaris, elevasi, suhu, persyaratan gas inert, dan standar yang berlaku harus diperiksa bersama-sama.

Apakah thermal oil heater dapat menggunakan biomassa atau batubara?

Ya, ketika ekonomi bahan bakar dan kondisi lokasi membenarkan penggunaan bahan bakar padat. Proyek lengkap harus mencakup persiapan dan pemberian bahan bakar yang kompatibel, desain ruang bakar dan kisi, udara pembakaran, kontrol tarikan, penanganan abu, peralatan emisi, dan perlindungan otomatis.
