Jarak dua coil pada thermal oil heater gas: keseimbangan efisiensi dan tahanan gas buang

Dalam desain yang sesuai dengan gas bersih, celah radial kurang dari 50 mm dapat menjadi titik awal yang praktis. Dimensi akhir harus menyeimbangkan transfer panas, kehilangan tekanan, margin kipas, ekspansi termal, dan toleransi manufaktur.

Peralatan teknik JIELI THERMALDiterbitkan pada 9 Agustus 2026Sumber teknis yang diperiksa

Pemanas minyak panas gas terpasang dengan pipa yang terhubung — Koil ganda harus dioptimalkan sebagai permukaan transfer, jalur asap, dan sirkuit fluida termal, bukan hanya melalui satu dimensi saja.

TANGGAPAN TEKNIK

Kurang dari 50 mm bisa praktis, tetapi bukan aturan universal.

Praktik desain JIELI

Pada pemanas gas alam bersih yang sesuai, kami biasanya menilai celah radial kurang dari 50 mm;
Langkah kompak dapat meningkatkan konveksi dan mengurangi bypass asap;
Nilai yang tepat ditentukan untuk beban dan laju aliran gas yang sebenarnya.

Validasi wajib

Kecepatan maksimum dan kehilangan tekanan pada bagian;
Kurva kipas, tarikan perapian, dan rentang modulasi;
Suhu dinding/film, ekspansi, toleransi dan akses.

Penting: 50 mm adalah jendela desain tergantung proyek, bukan angka yang ditentukan oleh kode maupun optimum otomatis untuk diameter, kapasitas, bahan bakar, atau geometri mana pun.

01 · DEFINISIKAN GEOMETRI

“Jarak koil” harus mengidentifikasi dimensi yang benar.

Pemanas dengan dua spiral heliks biasanya memiliki spiral dalam di sekitar ruang radiasi dan spiral luar konsentris. Asap melepaskan panas di ruang bakar, di jalur annular antara kedua spiral dan antara spiral luar dengan selubungnya. Karena itu, tidak ada dimensi yang bisa dipilih tanpa geometri lengkap.

Dalam artikel ini, rentang di bawah 50 mm merujuk pada cahaya radial bebas antara permukaan yang berhadapan dari dua koil konsentris. Ini bukan pitch aksial antara putaran berdekatan dari heliks yang sama. Rencana dan perhitungan harus mengidentifikasi kedua dimensi.

Istilah	Arti	Pentingnya
Celah radial g_r	Jarak bebas minimum antara koil bagian dalam dan luar.	Mengontrol area bebas, kecepatan asap, konveksi dan kehilangan tarikan.
Langkah aksial p_a	Jarak antara pusat putaran bersebelahan dari sebuah baling-baling.	Mempengaruhi aliran lokal, permukaan yang terpapar, dan penopang.
Diameter luar D_o	Diameter luar pipa tekan.	Mengubah permukaan, blok, radius tekuk, dan penampang minyak.
Sentrisitas	Penyelarasan poros kedua koil.	Hindari area yang terlalu sempit dan yang dijadikan bypass.

Koil minyak termal diproduksi dan diperiksa di bengkel JIELI — Jarak yang ditunjukkan dalam gambar hanya benar ketika pembentukan, konsentrisitas, penyangga, dan inspeksi dikendalikan.

02 · TRANSFER SISI CEROBONG

Bagian bebas yang lebih kecil meningkatkan kecepatan lokal asap.

Untuk aliran volumetrik tetap, mengurangi area bebas akan meningkatkan kecepatan: v_g = V̇_g / A_bebas. Kecepatan yang lebih tinggi biasanya meningkatkan bilangan Reynolds dan turbulensi di sekitar pipa, meningkatkan koefisien konvektif. Langkah yang kompak dan seragam juga membatasi zona bypass yang membawa panas ke cerobong.

Tujuan bukanlah pemisahan sekecil mungkin, tetapi koefisien global yang seimbang dan suhu keluaran yang terkendali pada beban penuh dan beban parsial. Diameter, panjang, langkah baling-baling, sifat gas, kelebihan udara, dan temperatur mengubah hasil.

Secara konseptual: Q = U · A · ΔT_lm. Pemisahan terutama mempengaruhi sisi gas; tidak menggantikan permukaan yang cukup atau sirkulasi oli yang benar.

03 · TAHAN ASAP

Percepatan yang membantu konveksi juga mengkonsumsi tekanan cerobong.

Saat aliran menyempit, kerugian akibat kontraksi, silang pipa, perubahan arah, dan aliran annular meningkat. Ilustrasi yang berguna adalah Δp ≈ K · ρv²/2. Karena kecepatan dikuadratkan, pengurangan area yang sedang dapat menghasilkan peningkatan kerugian tekanan yang jauh lebih besar.

Seluruh sistem harus dijumlahkan: udara pembakaran, ruang bakar, koil, pemanas pendahuluan, saluran, dan cerobong. Titik operasi tergantung pada kurva sistem dan kurva kipas; secara konseptual, P_ventilasi ≈ Δp_total · V̇ / η_ventilasi.

Resistensi yang berlebihan dapat membatasi daya pembakar, menyulitkan kontrol tekanan, meningkatkan konsumsi dan kebisingan, serta mengurangi margin terhadap kotoran. Efisiensi nyata adalah panas yang dipulihkan dibandingkan dengan penalti tersebut selama seluruh rentang operasi.

04 · JENDELA KURANG DARI 50 MM

Mengapa biasanya bekerja dengan gas bersih dan mengapa perlu dihitung

Gas alam menghasilkan sedikit partikel ketika pembakaran disetel dengan baik, sehingga memungkinkan langkah cincin kompak di banyak pemanas. Di JIELI THERMAL, sebuah cahaya radial kurang dari 50 mm adalah titik awal yang umum untuk pengaturan koil ganda yang tepat.

Hanya diterima ketika kecepatan, Reynolds, transfer, dan kehilangan tekanan cocok dengan pembakar dan kipas. Beban maksimum, modulasi minimum, start dingin, udara berlebih, ketinggian, dan pemulihan hilir harus diperiksa. Langkah 45 mm dapat berfungsi pada satu peralatan dan tidak dapat diterima pada peralatan lain.

Cahaya absolut yang sama mewakili hubungan yang berbeda. Untuk perbandingan sederhana dari pipa yang berhadapan dengan diameter luar yang sama, S/D = (D + g)/D; cahaya 50 mm kira-kira setara dengan S/D 2,32, 1,98, 1,83, dan 1,66 untuk pipa 38, 51, 60,3 dan 76,1 mm. Hubungan panduan ini tidak menggantikan geometri tiga dimensi yang sebenarnya dan cahaya selalu harus ditunjukkan bersama dengan diameter dan susunan.

Kasus	Perawatan	Verifikasi utama
Gas alam bersih	Kurang dari 50 mm bisa menjadi awal yang baik.	Kecepatan, beban termal, tarikan dan margin kipas.
Gas dengan modulasi tinggi	Periksa distribusi pada beban rendah.	Stabilitas, tekanan ruang bakar, dan suhu cerobong.
Solar ringan	Jangan menyalin nilai gas secara otomatis.	Atomisasi, jelaga, dan pembersihan.
Bahan bakar cair variabel	Mungkin memerlukan margin kekotoran yang lebih besar.	Tangki, cadangan tekanan, dan pemeliharaan.
Biomassa atau batubara	Jangan menerapkan aturan gas ke asap dengan abu.	Abu, terak, erosi, dan pembilasan.

05 · PROSES DESAIN

Optimalkan melalui iterasi, bukan kebiasaan.

Menetapkan dasar termal.Muatan, suhu, bahan bakar, kelebihan udara, modulasi, lingkungan, dan ketinggian.
Menentukan kedua koil.Diameter pipa, diameter gulungan, langkah, panjang, penopang, dan jarak radial.
Hitung area bebas dan properti.Gunakan densitas dan viskositas yang bergantung pada suhu di setiap zona.
Hitung transfer dan kehilangan bersama-sama.Kecepatan, Reynolds, konveksi, radiasi, profil termal dan kehilangan terkumulasi.
Pasang pembakar, kipas, dan cerobong.Kurva pada beban penuh dan parsial serta cadangan untuk penggunaan normal.
Periksa sisi minyak.Debit, kecepatan, kehilangan, dinding, film, dan penguncian.
Validasi geometri yang dapat diproduksi.Toleransi, ovalitas, konsentrisitas, dilatasi, pengelasan, dan inspeksi.

06 · PERLINDUNGAN MINYAK

Efisiensi sisi gas tidak bisa dipisahkan dari suhu film.

Jika sirkulasi tidak cukup, dinding dan film lokal dapat menjadi panas meskipun keluaran tampak normal. Film yang berlebihan mempercepat degradasi dan menghasilkan endapan isolasi, sehingga meningkatkan suhu pipa lebih tinggi lagi.

Model pemanas spiral yang dipublikasikan menghubungkan suhu asap, minyak, dan dinding di koil dalam dan luar. Oleh karena itu, setiap peningkatan aliran panas akibat pemisahan harus diperiksa terhadap kecepatan minyak, batas fluida, dan logika perlindungan.

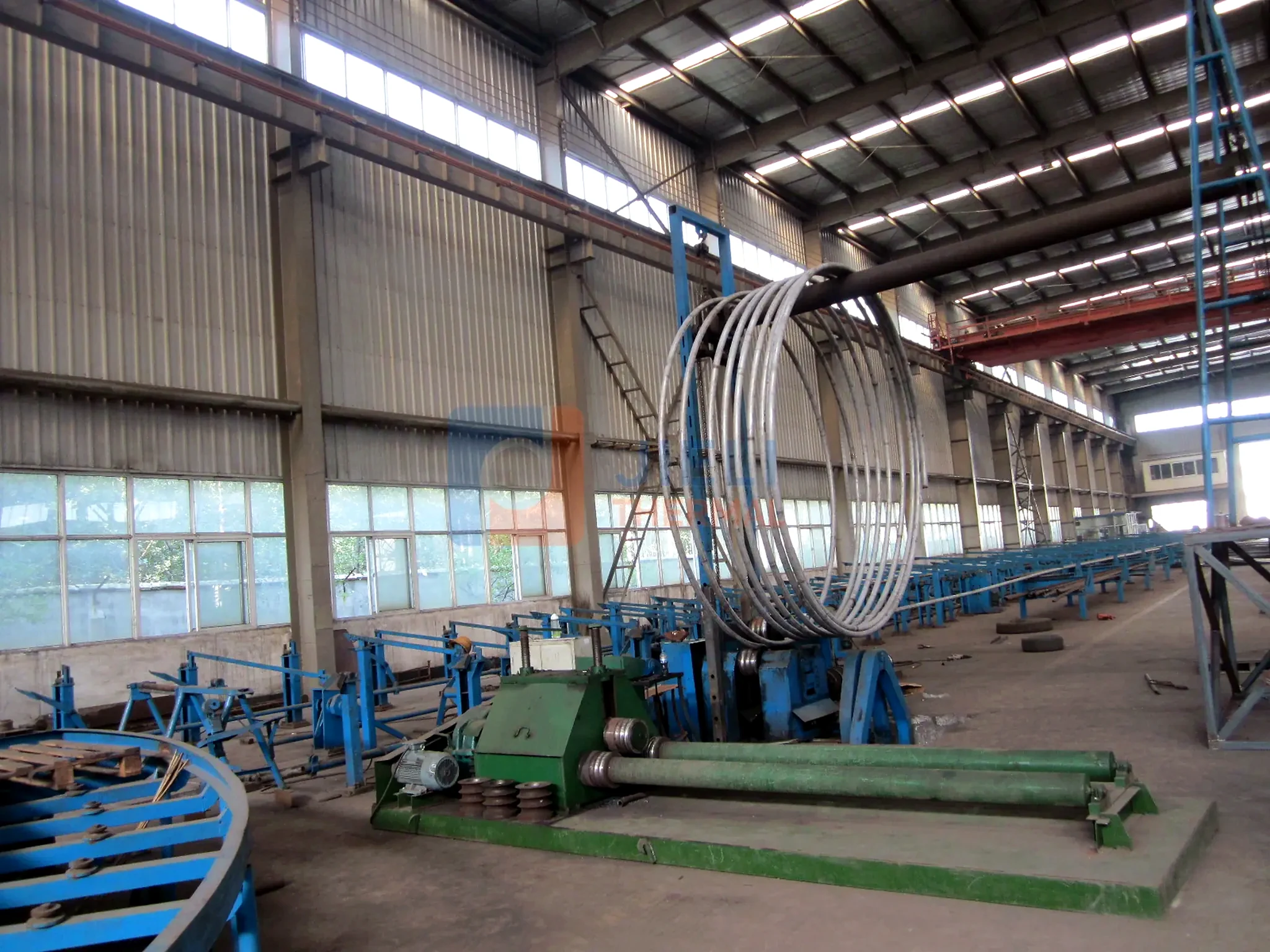

Pembentukan koil spiral besar untuk thermal oil heater di JIELI — Diameter, kualitas pembengkokan, kelengkungan dan langkah yang dapat diulang menghubungkan perhitungan dengan peralatan jadi.

07 · PEMBUATAN DAN EKSPANSI

Cahaya yang dihitung 40 mm tidak berguna jika bagian yang sudah jadi terlalu bervariasi.

Ovalitas, pemulihan elastis, kontraksi pengelasan, penopang dan penyelarasan menumpuk toleransi. Inspeksi harus mencatat minimum, maksimum, dan distribusi sirkumferensial dari cahaya, bukan hanya ukuran nominal.

Penopang menjaga konsentrisitas dan memungkinkan ekspansi yang direncanakan. Celah minimum saat panas mencegah kontak dan getaran; celah maksimum mencegah saluran bypass. Akses untuk inspeksi dan pemeliharaan merupakan bagian dari geometri.

08 · VISI SISTEM

Jarak adalah variabel di seluruh pembangkit termal.

Pemanas, pembakar, udara, tarikan, cerobong, pemulihan, pompa, ekspansi, instrumen dan kontrol bersama-sama menentukan hasil. Koil kompak tidak menebus pembakar yang tidak dipasangkan dengan baik, aliran minyak yang rendah atau kipas yang tidak memadai.

Desain akhir harus mendokumentasikan dasar perhitungan, kehilangan bersih dan dalam layanan, titik kipas, pengukuran saat start-up, dan batasan perawatan.

Sistem minyak panas gas lengkap dengan pemanas, pompa, tangki, pipa, dan kontrol — Kinerja tergantung pada pemanas, sirkulasi, ekspansi, pipa, instrumentasi, dan kontrol yang bekerja sebagai satu sistem.

Data yang diperlukan untuk mengonfirmasi pemisahan

Muatan, suhu, dan jenis fluida termal;
Bahan bakar, modulasi, kelebihan udara, dan emisi;
Diameter pipa, diameter gulungan, panjang dan langkah;
Laju alir gas buang, profil termal, dan pemulihan;
Tekanan perapian, kipas dan lengkungan cerobong;
Laju alir minyak, kehilangan, dan batas film;
Toleransi, ekspansi dan akses perawatan.

Referensi teknis

Sumber yang digunakan.

Panduan ini tidak menggantikan perhitungan termal, hidrolik, mekanik, pembakaran, dan peraturan proyek.
