1. Сначала составьте перечень потребителей тепла
На асфальтобетонном заводе термомасляная система обычно нагревает битумные резервуары, расходные ёмкости, линии разгрузки и перекачки, насосы, фильтры, клапаны и другие косвенные потребители. Горелка сушильного барабана чаще относится к отдельному прямому нагреву и не должна автоматически включаться в мощность термомасляного котла.
Для каждой ветви укажите рабочую температуру, время разогрева и режим одновременной работы. Такой перечень отделяет реальную пиковую нагрузку от суммы потребителей, которые никогда не работают одновременно.
2. Разделите разогрев и поддержание температуры
Тепловая мощность на разогрев зависит от массы битума, его удельной теплоёмкости, начальной и целевой температуры и допустимого времени. Для предварительной оценки используют зависимость Q = m × Cp × ΔT ÷ t. Отдельно добавляют нагрев металла резервуара, теплопотери через изоляцию, трубопроводы и кратковременные операции перекачки.
Постоянная мощность поддержания обычно значительно меньше пусковой. Поэтому необоснованно большой котёл может чаще включать и выключать горелку и хуже регулироваться на малой нагрузке. Окончательный запас выбирают после составления теплового баланса, а не фиксированным процентом для всех проектов.
3. Для России критичен расчёт зимнего режима
В техническом задании укажите минимальную расчётную наружную температуру, ветер, расположение оборудования, качество изоляции и фактическое состояние продукта перед пуском. Холодный битум, теплоноситель с высокой вязкостью и длинные наружные линии меняют время выхода на режим и требуемый напор насосов.
Зимний пуск должен быть поэтапным: подтвердить состояние теплоносителя, запустить устойчивую циркуляцию, проверить уровни и расширение, затем увеличивать тепловую нагрузку. Скорость прогрева ограничивается условиями оборудования, теплоносителя и битума; её нельзя задавать одной универсальной цифрой.
4. Проверьте змеевики, уровень продукта и локальный перегрев
Площадь и расположение змеевиков или внешнего теплообменника согласуют с геометрией резервуара и рабочими уровнями. Нагревательные поверхности должны оставаться покрыты продуктом в предусмотренных режимах. Работа открытой поверхности нагрева может вызвать локальный перегрев и повысить риск отложений или повреждения продукта.
Профиль температуры должен соответствовать конкретной марке битума и рекомендациям его поставщика. Eurobitume и Asphalt Institute обращают внимание на минимально необходимую температуру хранения, положение нагревательных элементов и уровень продукта; эти принципы следует включить в проектную проверку.
5. Трубопроводы, насосы и арматура входят в тепловой баланс
Длинные наружные линии, фланцы, клапаны, фильтры и корпуса насосов создают теплопотери и холодные точки. Для каждого участка определяют изоляцию, способ обогрева, режим ожидания и последовательность ввода. Трассировка должна обеспечивать обслуживаемость и возможность контролируемого слива.
Для теплоносителя рассчитывают расход, потери давления и скорость по всей петле. Предварительную оценку можно выполнить по методике расчёта расхода и диаметра труб, а окончательный насос выбирают по фактической температуре, вязкости, NPSH и сопротивлению всех ветвей.
6. Выберите топливо и границу комплектной поставки

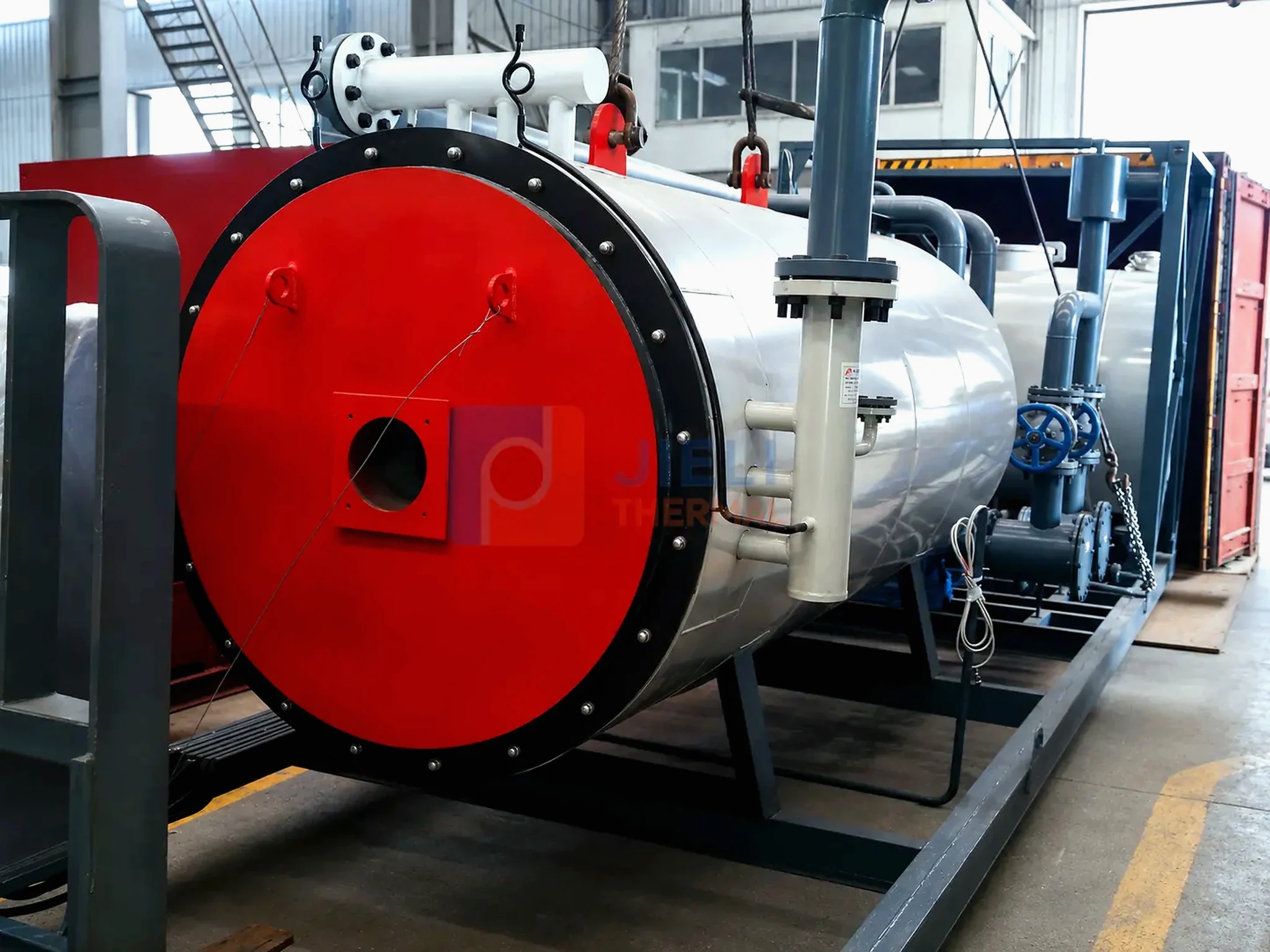

Газовый или жидкотопливный термомасляный котёл удобен там, где важны компактность, автоматизация и быстрый переход между режимами. Твердотопливная установка требует отдельной проверки топлива, склада, подачи, золоудаления, тягодутьевого оборудования и очистки дымовых газов.
Сравнивайте предложения в одинаковой границе: котёл, горелка или топочное устройство, циркуляционные насосы, расширительный и накопительный баки, фильтры, арматура, дымовая труба, автоматика, документация, упаковка и поддержка пусконаладки. Цена только корпуса котла не сопоставима с ценой комплектной системы.
7. Исходные данные для российского проекта
| Данные заказчика | Что проверяет инженер |
|---|---|
| Количество, размеры и полезный объём ёмкостей | Масса продукта, площадь потерь и разделение потребителей. |
| Марка битума и диапазон температур | Свойства продукта и допустимый режим нагрева. |
| Начальная температура и время разогрева | Пусковая тепловая нагрузка. |
| Изоляция резервуаров и труб | Потери при поддержании и зимней эксплуатации. |
| Одновременно работающие ветви | Реальный максимум без необоснованного завышения. |
| Теплоноситель и температуры подачи / возврата | Расход, гидравлика, расширение и температурные пределы. |
| Топливо, электроснабжение и площадка | Горение, автоматика, исполнение и логистика. |
| Город и минимальная наружная температура | Холодный пуск, потери и климатическое исполнение. |
Для общего обзора всей установки смотрите английское руководство по термомасляной системе для асфальтового завода и русский раздел комплексных систем для АБЗ.
8. Инженерные источники
- Eurobitume — Guidance for the Storage of Bitumen: хранение, нагревательные элементы, уровни и температурный режим.
- Asphalt Institute — Fire Safety in Asphalt Binder Storage Tanks: эксплуатационная температура, покрытие нагревательных элементов продуктом и контроль рисков.
Эти материалы дают общие принципы. Проектные температуры, нагрузки и защитные алгоритмы подтверждаются по конкретному битуму, теплоносителю, оборудованию и местным требованиям.
Частые вопросы
Нагрев битума термомасляным котлом: FAQ
Как подобрать мощность термомасляного котла для нагрева битума?
Сначала отдельно рассчитывают разогрев массы битума, нагрев металла ёмкости, постоянные теплопотери, трубопроводы, насосы, арматуру и одновременно работающие потребители. Подбор только по объёму резервуара не учитывает время разогрева и зимние потери.
Можно ли одним котлом нагревать несколько битумных ёмкостей?
Можно, если известны одновременные режимы, выполнена гидравлическая увязка ветвей, обеспечен минимальный расход через котёл и предусмотрено управление каждой ёмкостью. Простое сложение паспортных объёмов не заменяет расчёт графика нагрузки.
Что учитывать при зимнем пуске системы нагрева битума в России?
Нужны расчётная наружная температура, состояние битума и теплоносителя перед пуском, теплопотери ёмкостей и линий, вязкость теплоносителя, доступная мощность насосов и безопасная последовательность прогрева без локального перегрева.
Какое топливо подходит для термомасляного котла на АБЗ?
Природный газ и жидкое топливо подходят для компактной автоматизированной установки. Биомасса или уголь возможны при наличии стабильного топлива, места для хранения и подачи, удаления золы и требуемой системы очистки дымовых газов. Окончательный выбор зависит от площадки и норм выбросов.
Какие данные нужны для технико-коммерческого предложения?
Укажите количество и полезный объём ёмкостей, марку битума, начальную и рабочую температуры, допустимое время разогрева, размеры и изоляцию, длины трубопроводов, одновременность операций, теплоноситель, топливо, электроснабжение, город проекта и минимальную наружную температуру.
