chaudière à vapeur
Production de vapeur industrielle avec intégration compacte, contrôle automatisé et systèmes auxiliaires spécifiques à chaque projet.
Vue d'ensemble du système
Les chaudières à vapeur alimentées au gaz et au combustible liquide de JIELI THERMAL sont fournies pour des applications industrielles de vapeur de procédé. Chaque système peut être configuré avec un brûleur, l'eau d'alimentation, le traitement de l'eau, le contrôle, un économiseur et des équipements de récupération de condensats selon le projet.
Pour une chaudière vapeur industrielle au gaz ou au fioul, rapprochez les capacités et pressions des modèles du guide de sélection du système vapeur. Précisez aussi l’eau alimentaire et le retour des condensats.
Galerie des équipements et projets
Vues des équipements et de la fabrication JIELI THERMAL. Certaines images sont retouchées numériquement pour la présentation et ne constituent pas des vues de site non modifiées. Sélectionnez une image pour lire sa description.
Paramètres techniques
Le tableau suivant est traduit à partir des données techniques fournies pour cette famille de produits. La sélection finale est confirmée en fonction du combustible, des conditions de fonctionnement et des exigences de votre projet.
| Paramètre technique | Unité | WNS1 | WNS2 | WNS3 | WNS4 | WNS5 | WNS6 | WNS8 | WNS10 | WNS12 | WNS15 | WNS20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacité nominale d'évaporation. | t/h | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
| Pression de fonctionnement nominale | MPa | 1.0 / 1.25 / 1.6 / 2.0 / 2.5 | ||||||||||
| Température de la vapeur | °C | Température de la vapeur saturée | ||||||||||
| Température de l'eau d'alimentation | °C | 20 (105) | ||||||||||
| Régulation du brûleur | — | Marche-arrêt-haute | Marche-arrêt-haute | Marche-arrêt-haute | Marche-arrêt-haute | Marche-arrêt-haute | Proportionnel | Proportionnel | Proportionnel | Proportionnel | Proportionnel | Proportionnel |
| Efficacité thermique | % | ≥95 | ||||||||||
| Combustible disponible | — | Gaz naturel, diesel ou fioul lourd | ||||||||||
| Longueur totale | mm | 3586 | 4334 | 4958 | 5458 | 5716 | 6316 | 6429 | 7223 | 8129 | 8872 | 9200 |
| Largeur totale | mm | 2466 | 2637 | 2721 | 2721 | 3190 | 3190 | 3273 | 3273 | 3273 | 3650 | 3780 |
| Hauteur totale | mm | 2885 | 3109 | 3287 | 3287 | 3924 | 3456 | 4344 | 4350 | 4322 | 4440 | 4820 |
Les valeurs ont été traduites à partir des fiches de paramètres techniques fournies et sont destinées à la sélection préliminaire. Les données du produit peuvent être mises à jour au fur et à mesure de l'évolution des conceptions; les performances, les dimensions et la configuration finales sont soumises à la proposition technique confirmée.
DÉBIT DE VAPEUR ET COMBUSTIBLE
Pour une chaudière à vapeur au gaz, indiquez les débits minimal, habituel et maximal simultané ainsi que la pression nécessaire aux utilisateurs. Ajoutez la température de l’eau alimentaire et le retour de condensats prévu : ces données permettent de comparer les offres pour le même service de vapeur.
Pour le fioul, précisez le combustible réellement disponible ; pour le gaz, sa composition et sa pression. Faites détailler le brûleur, le traitement d’eau, les pompes, l’économiseur, les commandes et les limites de fourniture. Convenez avec le fabricant en Chine des inspections, documents et interfaces de mise en service.
La sélection commence par les données
Indiquez-nous la température de fonctionnement ou la pression de vapeur, le profil de charge, l'état du combustible, l'aménagement du site et le processus à chauffer. Nous utiliserons ces données pour définir la proposition d'équipements et de système.
Autres solutions

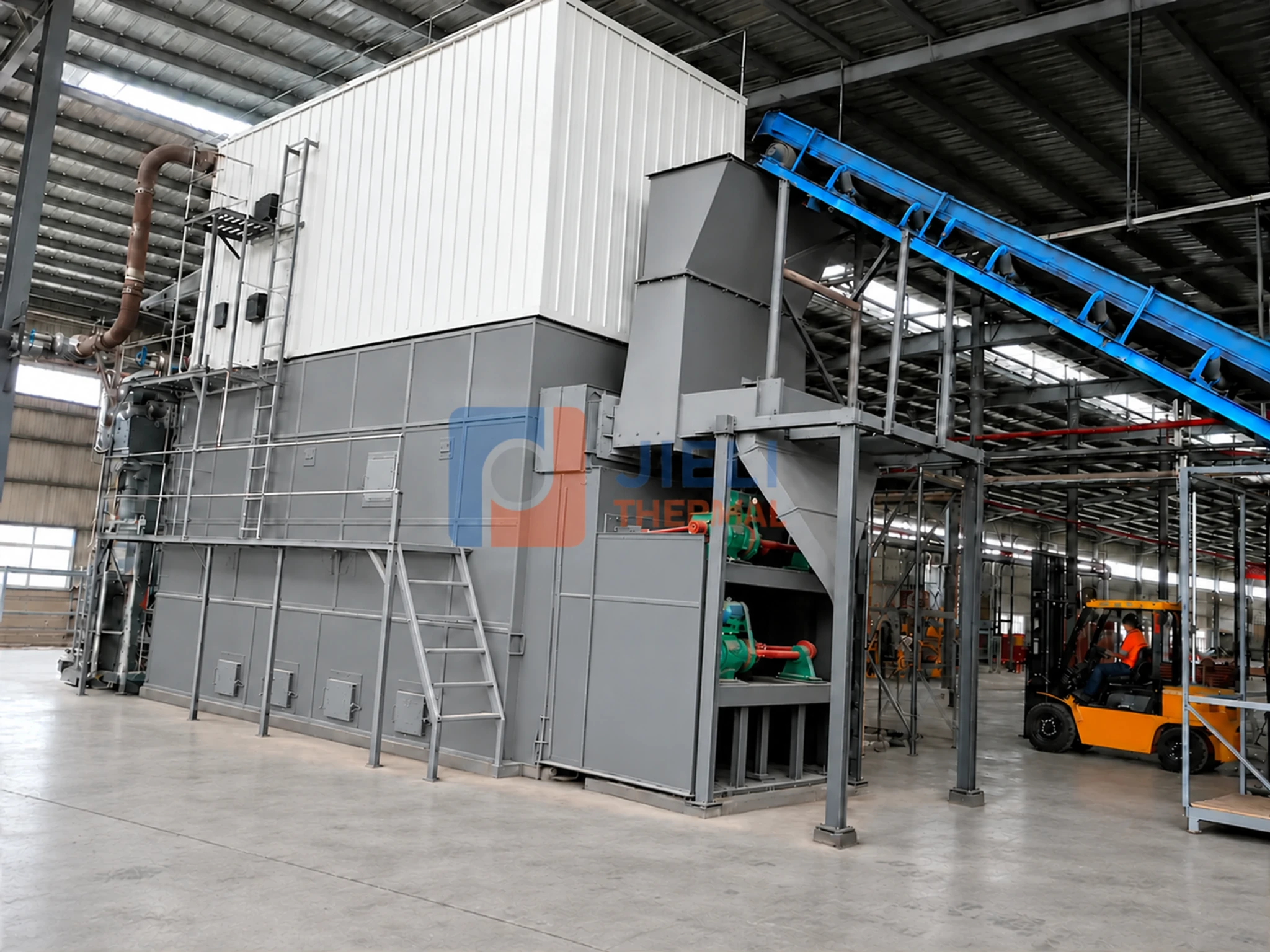

Chaudière à huile thermique
