Chaudière à huile thermique
Systèmes de chauffage de procédé robustes, conçus selon les caractéristiques de la biomasse et une circulation stable de l'huile thermique.
Vue d'ensemble du système
Le générateur d'huile thermique à biomasse doit correspondre au combustible disponible et au besoin de chaleur du procédé. Il ne se sélectionne pas en tonnes de vapeur : la base est la puissance utile, les températures aller et retour et les conditions de circulation du fluide.
Comparez les modèles de chaudière à huile thermique à biomasse et le guide de puissance, température et circulation avant de définir le combustible et les auxiliaires.

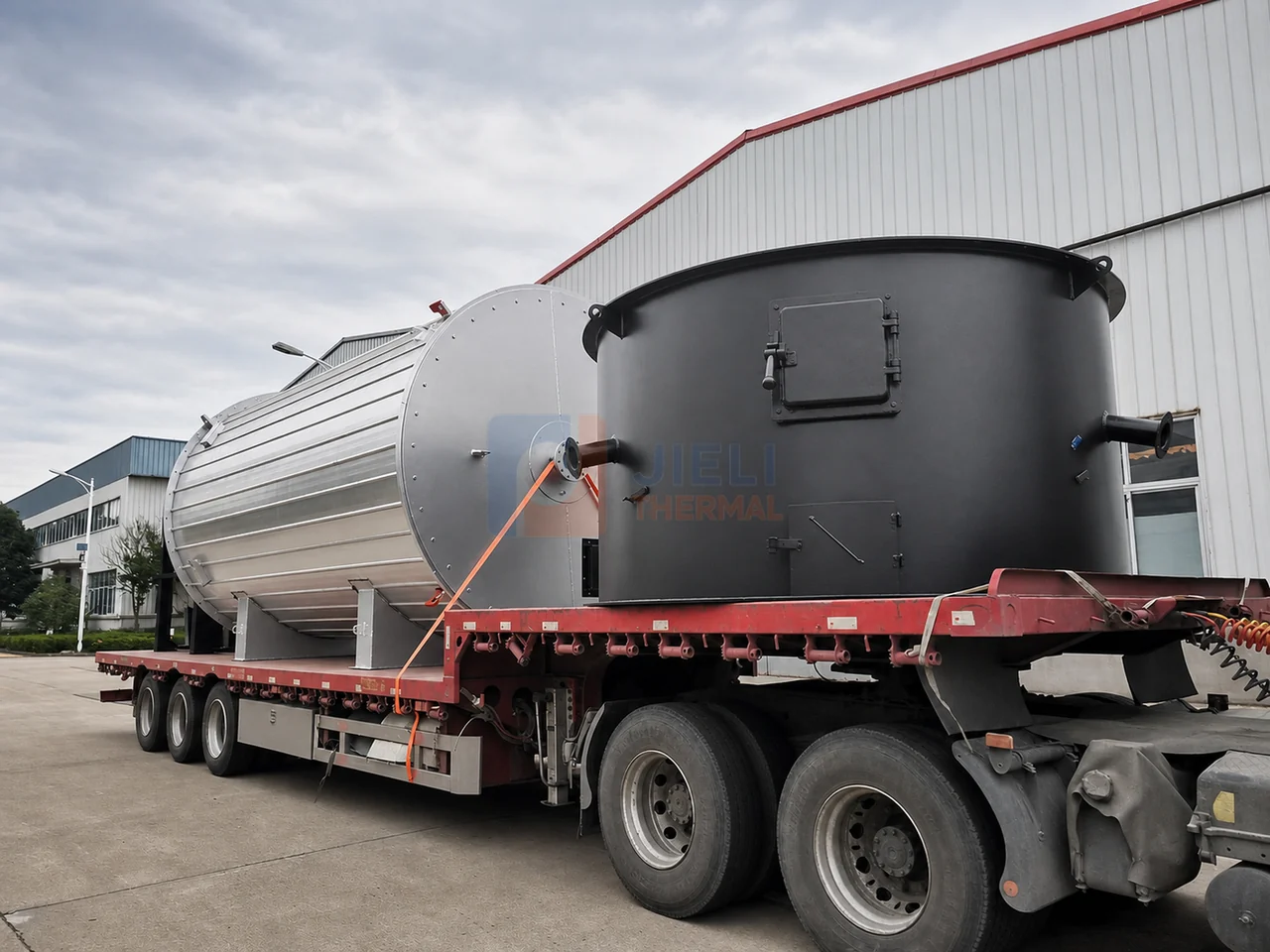

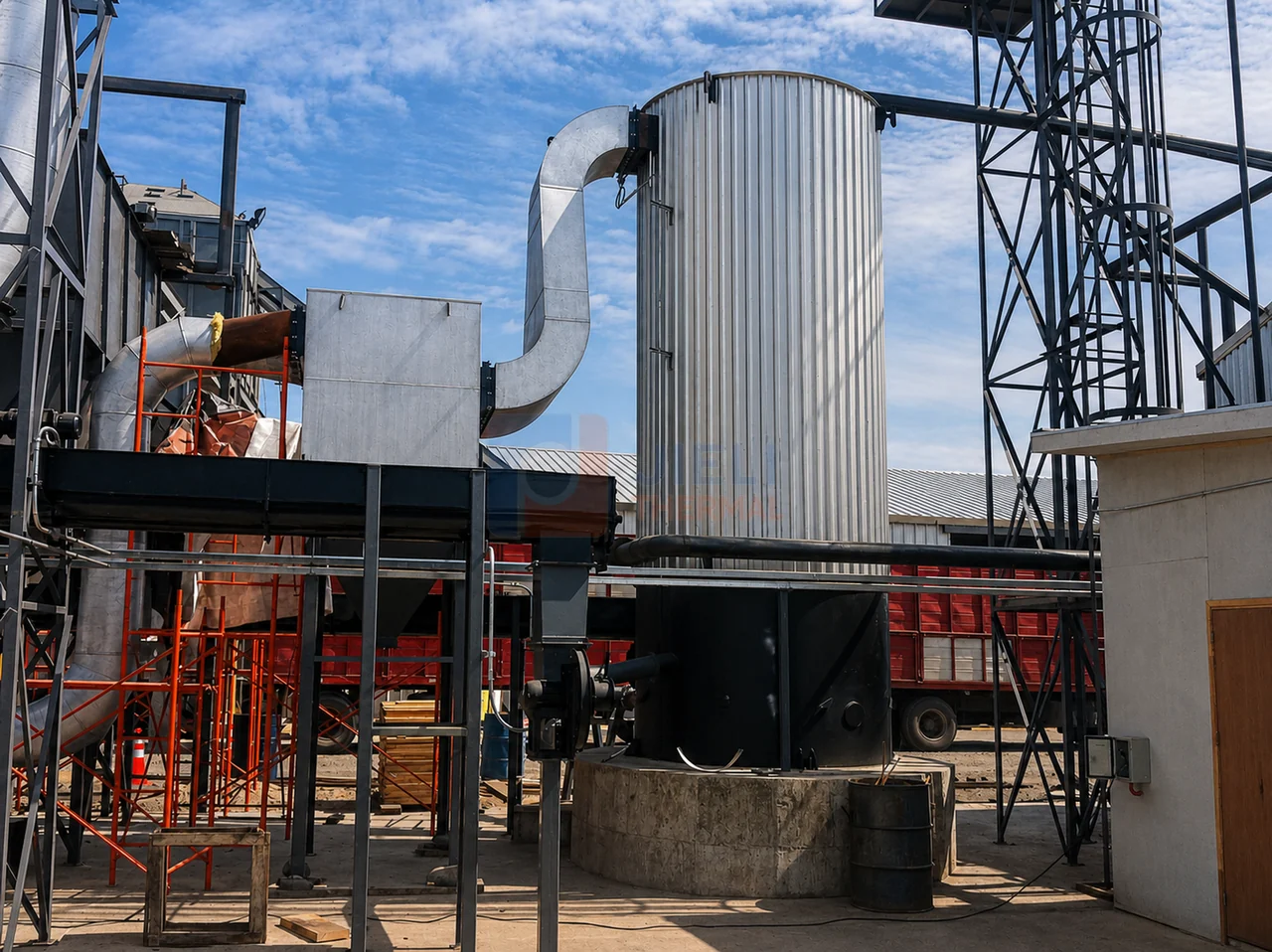

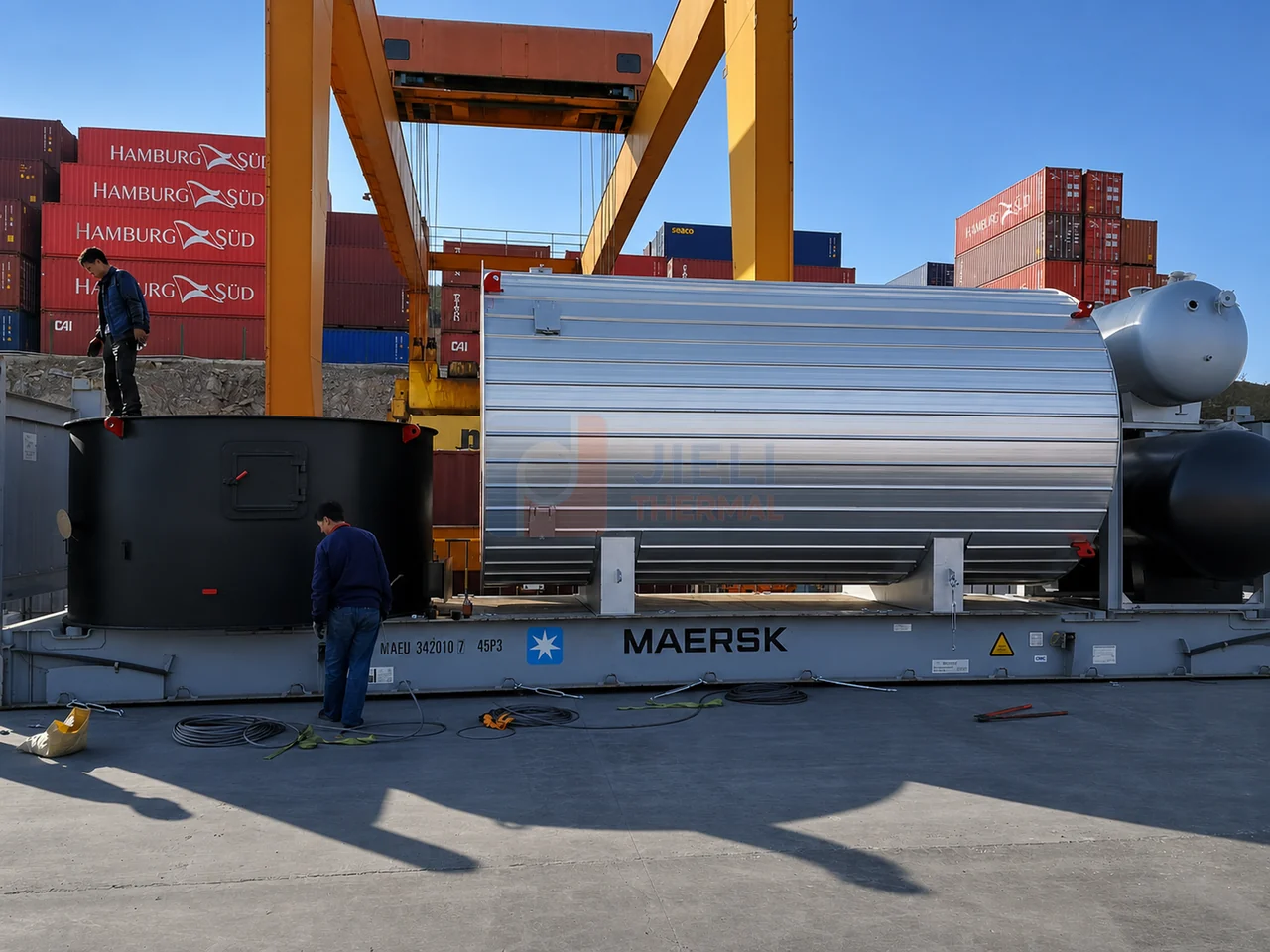

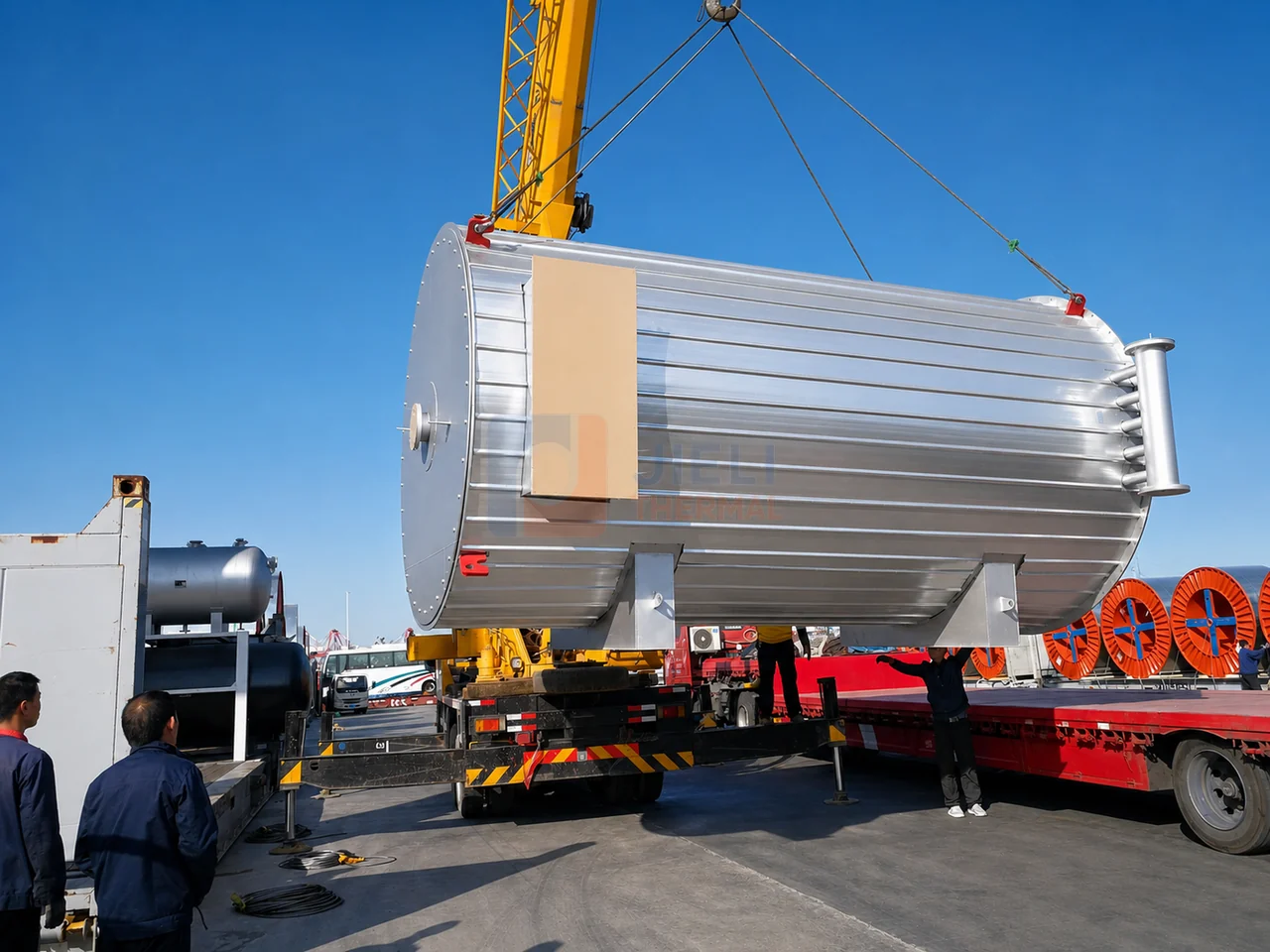

Galerie des équipements et projets
Vues des équipements et de la fabrication JIELI THERMAL. Certaines images sont retouchées numériquement pour la présentation et ne constituent pas des vues de site non modifiées. Sélectionnez une image pour lire sa description.
Paramètres techniques
Le tableau suivant est traduit à partir des données techniques fournies pour cette famille de produits. La sélection finale est confirmée en fonction du combustible, des conditions de fonctionnement et des exigences de votre projet.
| Paramètre technique | Unité | YLW-120MA | YLW-160MA | YLW-200MA | YLW-240MA | YLW-300MA | YLW-350MA | YLW-400MA | YLW-500MA | YLW-600MA | YLW-700MA | YLW-800MA | YLW-900MA | YLW-1000MA | YLW-1200MA | YLW-1400MA | YLW-1600MA | YLW-2000MA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacité nominale de chauffage. | ×10⁴ kcal/h | 120 | 160 | 200 | 240 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
| Puissance thermique nominale | kW | 1400 | 1800 | 2400 | 2800 | 3500 | 4100 | 4600 | 6000 | 7000 | 8200 | 9300 | 10500 | 12000 | 14000 | 16500 | 19000 | 24000 |
| Efficacité thermique du système | % | 81.5 | 82.38 | 82.07 | 82.38 | 82.44 | 82.02 | 82.36 | 82.67 | 82.5 | 82.58 | 83.22 | 83.14 | 83.52 | 83.15 | 84.02 | 84.15 | 84.26 |
| Pression de fonctionnement nominale | MPa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Température maximale de fonctionnement | °C | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
| Capacité en huile du réchauffeur. | m³ | 1.56 | 1.8 | 2.2 | 2.94 | 3.47 | 3.82 | 5.12 | 5.88 | 7.8 | 8.4 | 9.31 | 10.38 | 11.52 | 13.2 | 18.4 | 21.1 | 26.3 |
| Débit de circulation | m³/h | 100 | 100 | 160 | 200 | 200 | 230 | 250 | 300 | 400 | 400 | 500 | 500 | 500 | 800 | 900 | 1000 | 1350 |
| Diamètre de la conduite principale | mm | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 400 | 400 | 600 | 600 |
| Puissance installée du système complet | kW | 47 | 68 | 71.5 | 97.5 | 101.3 | 111.8 | 145.7 | 177.5 | 217.5 | 275 | 276.7 | 310 | 308.2 | 407.2 | 497.9 | 580.4 | 712.4 |
| Combustible disponible | — | Granulés de biomasse et autres combustibles de biomasse spécifiés pour le projet | ||||||||||||||||
| Longueur du corps du chauffage | mm | 5414 | 6083 | 6170 | 7182 | 7160 | 7970 | 7916 | 9020 | 9516 | 9820 | 11120 | 11540 | 12100 | 13176 | 15090 | 15090 | 15090 |
| Largeur du corps du chauffe-eau | mm | 2380 | 2385 | 2370 | 2880 | 2878 | 3080 | 3212 | 3360 | 3635 | 3605 | 3605 | 3860 | 3956 | 4306 | 4950 | 4950 | 4950 |
| Hauteur du corps du chauffe-eau | mm | 4646 | 4735 | 4895 | 4891 | 5257 | 5340 | 5410 | 5343 | 5683 | 5800 | 5817 | 5840 | 5920 | 6943 | 7350 | 10350 | 13350 |
| Poids approximatif du corps du chauffage | t | 26 | 32 | 34 | 36 | 42 | 49 | 54 | 68 | 82 | 88 | 94 | 110 | 120 | 150 | 200 | 220 | 250 |
Les valeurs ont été traduites à partir des fiches de paramètres techniques fournies et sont destinées à la sélection préliminaire. Les données du produit peuvent être mises à jour au fur et à mesure de l'évolution des conceptions; les performances, les dimensions et la configuration finales sont soumises à la proposition technique confirmée.
COMBUSTIBLE ET BOUCLE THERMIQUE
Pour le chiffrage, indiquez la puissance utile en kW, les températures aller et retour et le fluide envisagé. Décrivez les consommateurs raccordés et leur fonctionnement simultané. Le volume approximatif de la boucle et le tracé des tuyauteries permettent d'examiner pompes, expansion et interfaces avec le procédé.
La biomasse nécessite sa propre fiche : essence ou résidu, humidité, granulométrie, cendres et variations entre livraisons. Faites préciser alimentation, grille, décendrage et dépoussiérage. La proposition doit définir les limites de fonctionnement du fluide et les protections de circulation selon la conception approuvée.
La sélection commence par les données
La charge thermique et les températures du procédé complètent les données de combustible. Distinguez la fourniture du générateur de celle des pompes, du vase d'expansion, des tuyauteries et du traitement des fumées.
