Chaudière à huile thermique
Chauffage industriel indirect à haute température avec contrôle précis et intégration flexible. Les acheteurs recherchent aussi générateur de fluide thermique ou chaudière de fluide thermique, notamment chaudière à huile thermique au gaz ou à biomasse pour bitume, chimie, textile, bois et agro-industrie.
Vue d'ensemble du système
Les systèmes de chauffeurs d'huile thermique au gaz et au combustible liquide de JIELI THERMAL sont configurés en fonction de la température du processus, de la demande de circulation et de la disposition du site de chaque projet. Le corps de la chaudière, le brûleur, la station de pompage, le système d'expansion, les commandes et les équipements de récupération de chaleur peuvent être fournis comme un package coordonné.

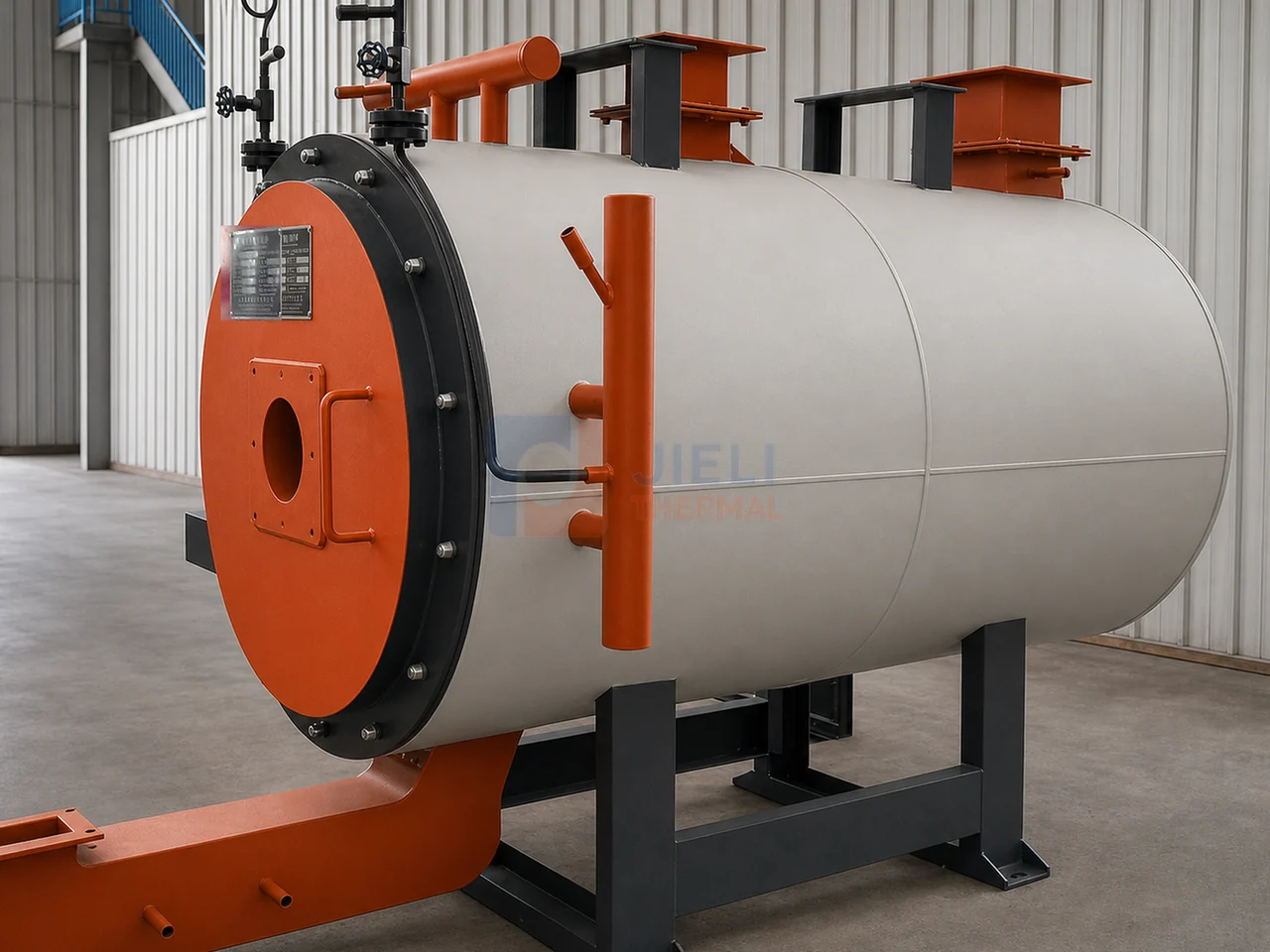

Galerie de matériels réels
11 fotos reales de JIELI THERMAL procedentes de nuestro archivo de fabricación y proyectos. Seleccione cualquier imagen para verla con más detalle.
Paramètres techniques
Le tableau suivant est traduit à partir des données techniques fournies pour cette famille de produits. La sélection finale est confirmée en fonction du combustible, des conditions de fonctionnement et des exigences de votre projet.
| Paramètre technique | Unité | YY(Q)L-200Y(Q) | YY(Q)L-240Y(Q) | YY(Q)L-300Y(Q) | YY(Q)L-350Y(Q) | YY(Q)L-400Y(Q) | YY(Q)L-500Y(Q) | YY(Q)L-600Y(Q) | YY(Q)L-700Y(Q) | YY(Q)L-800Y(Q) | YY(Q)L-900Y(Q) | YY(Q)L-1000Y(Q) | YY(Q)L-1200Y(Q) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacité nominale de chauffage. | ×10⁴ kcal/h | 200 | 240 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| Puissance calorifique nominale | kW | 2400 | 2800 | 3500 | 4100 | 4600 | 6000 | 7000 | 8200 | 9300 | 10500 | 12000 | 14000 |
| Puissance thermique nominale (convertie) | MMBtu/h | 8.19 | 9.55 | 11.94 | 13.99 | 15.70 | 20.47 | 23.88 | 27.98 | 31.73 | 35.83 | 40.95 | 47.77 |
| Efficacité thermique du système | % | 91.71 | 92.08 | 92.34 | 92.22 | 92.3 | 92.35 | 92.56 | 92.45 | 92.5 | 92.52 | 92.56 | 92.5 |
| Pression de fonctionnement nominale | MPa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Température maximale de fonctionnement | °C | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
| Capacité en huile du réchauffeur. | m³ | 2.13 | 3.29 | 3.3 | 4.2 | 4.7 | 6.1 | 7.9 | 9.2 | 10.9 | 11 | 12.3 | 14.5 |
| Débit de circulation | m³/h | 160 | 200 | 200 | 250 | 250 | 300 | 400 | 400 | 500 | 500 | 500 | 600 |
| Diamètre de la conduite principale | mm | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 400 |
| Puissance installée du système complet | kW | 70 | 70 | 90 | 90 | 90 | 120 | 120 | 150 | 150 | 158 | 158 | 200 |
| Longueur totale | mm | 2450 | 2650 | 2800 | 3480 | 3580 | 3640 | 3750 | 3850 | 3960 | 4120 | 4450 | 4650 |
| Largeur totale | mm | 2300 | 2500 | 2600 | 3210 | 3210 | 3340 | 3210 | 3520 | 3630 | 3970 | 4100 | 4100 |
| Hauteur totale | mm | 5710 | 6250 | 6970 | 8100 | 8100 | 9350 | 9350 | 9700 | 11000 | 11500 | 12100 | 12300 |
Les valeurs ont été traduites à partir des fiches de paramètres techniques fournies et sont destinées à la sélection préliminaire. Les données du produit peuvent être mises à jour au fur et à mesure de l'évolution des conceptions; les performances, les dimensions et la configuration finales sont soumises à la proposition technique confirmée.
TERMES DE RECHERCHE ET DE SÉLECTION
La recherche “chauffage à huile thermique au gaz” identifie cette famille spécifique. La sélection doit tenir compte de la capacité, de la température ou de la pression, du combustible, des conditions locales et de l'étendue du système complet.
Lors de l'évaluation d'un fabricant de chaudière à huile thermique ou de chaudières à vapeur en Chine, confirmez la fabrication, l'inspection, la portée des auxiliaires, les contrôles, la documentation et le service du projet.
La sélection commence par les données
Indiquez-nous la température de fonctionnement ou la pression de vapeur, le profil de charge, l'état du combustible, l'aménagement du site et le processus à chauffer. Nous utiliserons ces données pour définir la proposition d'équipements et de système.
COMPLETE SYSTEM REVIEW
La portée finale est confirmée en fonction du combustible, du processus, de l'emplacement, de la réglementation et des responsabilités d'installation.
Corps, brûleur, isolation et instruments montés.
Débit et hauteur de la pompe, réserve, vannes, filtres et dérivation.
Volume, élévation, remplissage, vidange, évent et inertage optionnel.
PLC/HMI, gestion du brûleur, permissions, alarmes et communications.
Récupération, tirage, cheminée et interface des émissions selon le projet.
Plans, manuels, inspection, supervision, mise en service et pièces de rechange convenus.
PROJECT DOWNLOADS
Utilisez la liste pour organiser la charge, les températures, le combustible, le site et la portée requise.
