SÉLECTION DES SYSTÈMES DE CHAUFFAGE INDUSTRIEL
Chaudière à huile thermique ou chaudière vapeur : guide pratique de sélection industrielle
Choisissez un réchauffeur d’huile thermique (thermal oil heater) pour le chauffage indirect adapté au procédé, et la vapeur lorsque la condensation ou le contact avec la vapeur est nécessaire.
L’ESSENTIEL
Choisissez le fluide dont le processus a besoin.
Commencez par un chaudière à huile thermique lorsque…
- Le processus nécessite de la chaleur indirecte, pas de vapeur.
- Le fonctionnement stable à haute température et le contrôle précis de la température sont importants.
- Réacteurs, séchoirs, presses à chaud, rouleaux, réservoirs d'asphalte ou consommateurs similaires nécessitent une source de chaleur liquide en circulation.
Commencez par une chaudière à vapeur lorsque…
- De la vapeur est requise pour l'injection directe, l'humidification, la stérilisation, la cuisson ou le nettoyage.
- L'usine dispose déjà d'un réseau pratique de vapeur et de condensat.
- La condensation de vapeur est la méthode de transfert de chaleur préférée dans plusieurs usages du processus.
Il s'agit d'un cadre de sélection, pas de la conception d'un projet. Les équipements, matériaux, mesures de protection et portée normative finales doivent être confirmés pour l'emplacement et les conditions de fonctionnement réelles.
01 · CHAUFFAGE AVEC FLUIDE THERMIQUE
Qu'est-ce qu'un chaudière à huile thermique ?
Une chaudière à huile thermique chauffe un fluide pompé vers les utilisateurs puis renvoyé à la chaudière. Ce guide concerne la phase liquide.
Les utilisateurs comprennent réacteurs, échangeurs, séchoirs, calandres et presses. La régulation associe puissance de chauffe, circulation et vannes des utilisateurs.
Où le chauffage à l'huile thermique est habituellement utilisé
Un chauffage à huile thermique au gaz est souvent choisi lorsque l’on nécessite une combustion propre, une modulation et un contrôle précis de la température du processus. Les systèmes à combustible solide et à biomasse peuvent également être adaptés lorsque l’économie du combustible et les conditions du site les favorisent. Parmi les applications courantes figurent :
- Chauffage de l’asphalte, du bitume et des parcs de réservoirs;
- Systèmes de presses à chaud pour contreplaqué, MDF et panneaux de bois;
- Réacteurs chimiques, polymérisation et traitement des résines;
- Thermofixage, revêtement et finition des textiles;
- Traitement du caoutchouc, des plastiques et des composites ;
- Séchoirs industriels, fours et lignes de traitement thermique.
Aspects critiques de la conception avec huile thermique
Vérifiez les cinq éléments suivants du circuit :
- Sélection du fluide : La température de fonctionnement de la masse, la température maximale du film, la résistance à l'oxydation et les limites du fournisseur du fluide doivent être compatibles.
- Circulation : un débit adéquat à travers le serpentín aide à maintenir un transfert de chaleur turbulent et évite des températures excessives de la paroi du tube et du film.
- Expansion et ventilation : le réservoir d'expansion, l'élévation, la disposition de gaz inerte lorsqu'il est utilisé, le trop-plein et le système de remplissage nécessitent une conception coordonnée.
- Contrôles et enclenchements : le faible débit, la haute température, les autorisations du brûleur, l'état de la pompe et la logique d'arrêt d'urgence doivent fonctionner comme un système de protection unique.
- État du fluide : Les analyses périodiques peuvent détecter l'oxydation, le craquage thermique, la contamination ou les changements de viscosité avant qu'ils ne deviennent des problèmes de fonctionnement.
L’huile thermique ne fonctionne pas sans pression. Vérifiez pression de pompage, charge statique, pression de vapeur, dilatation et limites des composants.
02 · VAPEUR INDUSTRIELLE
Qu'est-ce qu'une chaudière à vapeur industrielle ?
Une chaudière à vapeur produit de la vapeur à partir d’eau traitée. Sa condensation fournit la chaleur latente ; les condensats propres peuvent revenir à la chaufferie.
La température de vapeur saturée dépend de la pression. Précisez séparément la surchauffe lorsqu’elle est requise.
Quand la vapeur est-elle généralement le meilleur moyen de traitement
Une chaudière à vapeur au gaz est un choix courant lorsque la rapidité de la réponse, un combustible propre et une centrale de chaudières compacte sont importants. Les systèmes de vapeur à biomasse et au charbon peuvent être envisagés lorsque le site dispose de capacités adéquates pour la manipulation du combustible, le contrôle des émissions et l'exploitation. La vapeur est particulièrement utile pour :
- Cuisson des aliments, blanchiment et injection directe de vapeur ;
- Teinture, lavage, finition et humidification des textiles;
- Stérilisation pharmaceutique et processus propres;
- Papier, emballages en carton ondulé et séchage des procédés;
- Conditionnement et granulation d'aliments pour animaux;
- Chauffage des services dans toute l'usine avec de nombreux consommateurs répartis.
Aspects critiques de la conception des systèmes de vapeur
- Traitement de l'eau : la qualité de l’eau brute, l’adoucissement ou la déminéralisation, la désaération, le contrôle chimique et la supervision influencent les dépôts, la corrosion et la durée de vie de la chaudière.
- Purge et récupération de chaleur : La purge est nécessaire pour contrôler les solides dissous, mais une purge excessive gaspille de l'eau et de l'énergie. La récupération de chaleur doit être évaluée lorsqu'elle est pratique.
- Distribution : le dimensionnement des tuyauteries, l'isolation, le drainage, les séparateurs et la réduction de pression influent sur la qualité de la vapeur au point de consommation.
- Purgeurs de vapeur : la disposition des purgeurs doit éliminer la condensation et les gaz non condensables sans permettre la perte de vapeur utile.
- Retour de condensat : retourner le condensat chaud et propre peut réduire l'eau d'alimentation, les produits chimiques de traitement et l'énergie nécessaire pour chauffer l'eau d'alimentation.
03 · COMPARAISON DIRECTE
Chauffage à fioul thermique vs. chaudière à vapeur : comparaison technique
| Facteur de sélection | chaudière à huile thermique | chaudière à vapeur |
|---|---|---|
| Principe de transfert de chaleur | Chaleur sensible transportée par un liquide en circulation. | Chaleur latente libérée lors de la condensation de la vapeur. |
| Meilleur point de départ | Chauffage des procédés stable et indirect | Processus nécessitant la vapeur en tant que service ou support |
| Température et pression | Des températures élevées sont possibles en phase liquide sans la pression de saturation de la vapeur, dans les limites du fluide et du système | La température de la vapeur saturée augmente avec la pression de la vapeur |
| Distribution | Circuit de propulsion et de retour actionné par pompe | Fourniture de vapeur avec drainage et retour de condensat |
| Aspect opérationnel principal | Débit, température du film, état du fluide et gestion de l'expansion | Chimie de l’eau, purge, qualité de la vapeur, purgeurs et retour de condensat |
| Contact direct avec le processus | Normalement non | C'est possible lorsque le processus et la qualité de la vapeur le permettent |
| Considérations sur le gel et l'arrêt | La viscosité du fluide, la procédure de démarrage à froid et le drainage des points bas nécessitent une révision | Le drainage du condensat, la formation de vide et la protection contre le gel nécessitent une révision. |
| Risques habituels pendant le cycle de vie | Dégradation du fluide, fuites, encrassement et débit insuffisant | Dépôts, corrosion, coup de bélier, défaillance des purgeurs et perte de vapeur |
Laquelle est la plus efficace ?
Comparez le coût annuel de chaleur utile, y compris pertes, purges, retour des condensats, pompage, veille et récupération.
Utilisez le même profil de charge et le même périmètre de coûts.
Le type de combustible détermine-t-il le fluide caloporteur ?
Pas seul. On peut utiliser du gaz, du carburant liquide, de la biomasse et d'autres combustibles autorisés avec différentes conceptions de chauffages ou de chaudières. Le combustible influence le système de combustion, les contrôles des émissions, la manipulation des cendres, le personnel, l'entretien et l'aménagement du site. Le processus détermine si de l'huile thermique ou de la vapeur est nécessaire ; la disponibilité du combustible aide ensuite à définir comment cette chaleur doit être générée.
04 · PROCESSUS DE SÉLECTION
Comment sélectionner le système de chauffage industriel correct
- Définissez le service du processus.Listez chaque consommateur, la température ou la pression requise, la charge thermique, les heures de fonctionnement, la demande au démarrage et le facteur d’utilisation simultané.
- Demandez-vous si la vapeur est vraiment nécessaire.Si l'injection directe, la stérilisation, l'humidification ou un service de vapeur existant sont essentiels, la vapeur reste normalement le point de départ. Si seule la chaleur indirecte est nécessaire, il convient d'évaluer l'huile thermique.
- Tracez le système de distribution complet.Incluez la longueur des tuyaux, l'élévation, le contrôle des consommateurs, les conditions de retour, les échangeurs de chaleur, les pompes, les purgeurs, les réservoirs et l'espace disponible pour les équipements auxiliaires.
- Évaluer les limites de combustible et d'émissions.Confirmez la composition du combustible, la pression d’alimentation, le stockage, les émissions autorisées, la captation de poussière, l’élimination des cendres et la capacité des opérateurs locaux.
- Comparez les exigences du cycle de vie.Vérifiez le traitement de l'eau, les analyses du fluide, les pièces de rechange, l'inspection, la formation des opérateurs, la consommation d'électricité, les arrêts programmés et les possibilités de récupération de chaleur.
- Confirmez les normes applicables.Les réglementations nationales et les spécifications du projet déterminent la voie réglementaire finale. Lorsque cela est nécessaire, la portée applicable de l'ingénierie et de la documentation ASME ou CE/PED doit être définie avant la fabrication.
Informations à envoyer à un ingénieur des systèmes de chaudières
- Description du produit et du processus industriel;
- Charge thermique ou capacité de vapeur et profil de charge;
- Température requise de l'huile thermique ou pression de vapeur;
- Type et analyse du combustible, pression d'alimentation et coût local;
- Qualité de l'eau et puissance électrique disponible ;
- Altitude du site, conditions environnementales et espace d'installation;
- Limites d'émissions requises et normes applicables;
- Portée de la nouvelle installation, extension ou remplacement.
05 · EXEMPLES D'APPLICATION
Deux procédés différents, deux systèmes différents

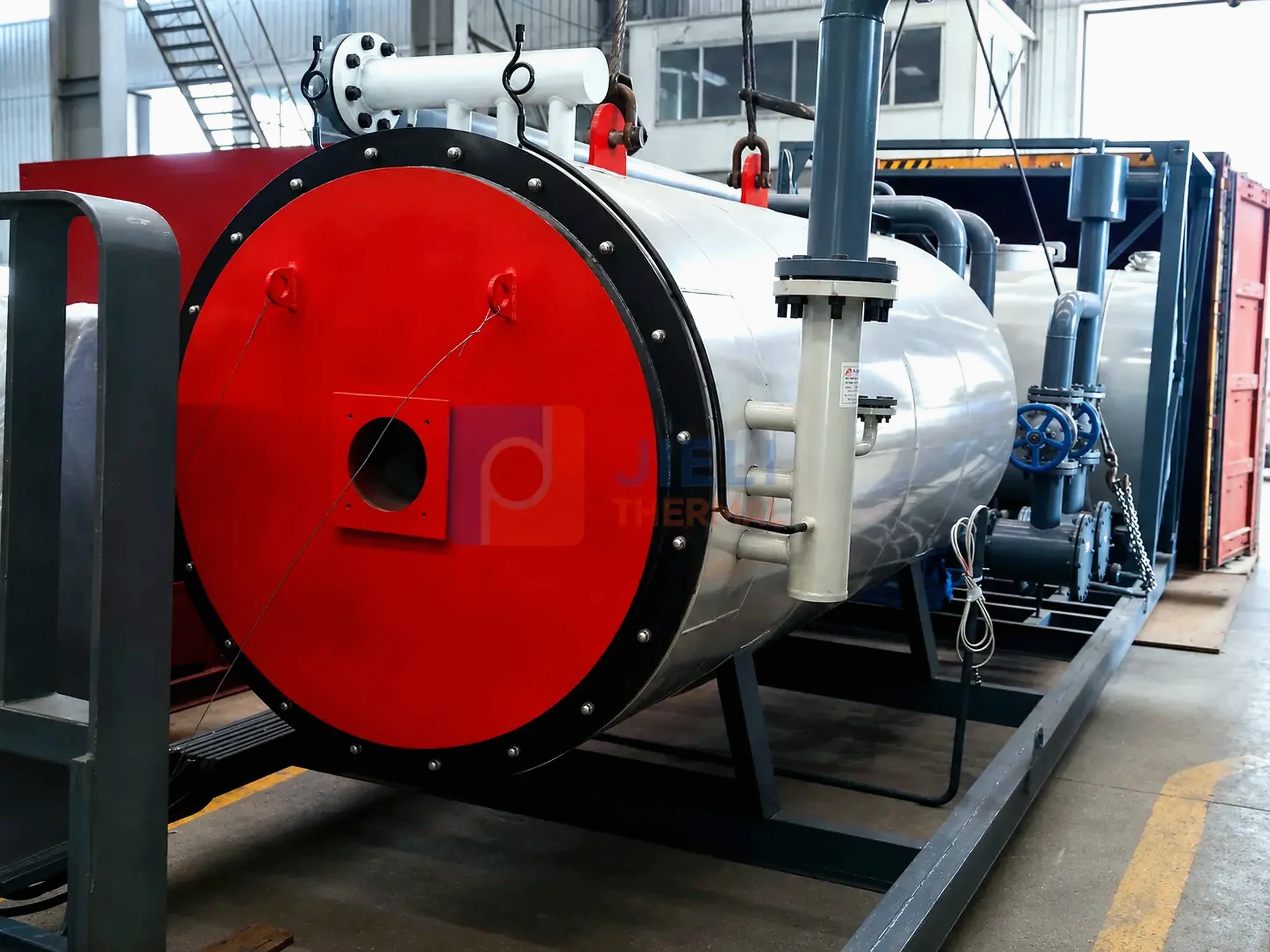

Chauffage de l'asphalte : chaleur indirecte stable à haute température
Les systèmes d'asphalte et de bitume nécessitent généralement un chauffage indirect et contrôlé des réservoirs de stockage, des tuyaux et des équipements de traitement. Dans cette application, l'huile thermique fournit une source de chaleur pratique en circulation sans transformer la vapeur en milieu de traitement.
Vérifiez les pompes, serpentins des réservoirs, équilibrage et protection contre le manque de débit.
Explorer les chauffages à huile thermique au gaz / carburant liquide
Production textile : vapeur comme service de l'usine
La teinture et la finition des textiles peuvent utiliser de la vapeur dans les échangeurs de chaleur, le lavage, la teinture, le séchage et les services généraux de l'usine. Dans ce cas, le réseau de vapeur, la gestion des condensats et le système de traitement de l'eau sont aussi importants que le corps de la chaudière.
La diversité de charge doit être mesurée avec soin. Un séquencement correct des chaudières, le rapport de modulation des brûleurs et la pression de distribution peuvent améliorer la stabilité lorsque les machines démarrent et s’arrêtent à différents moments.

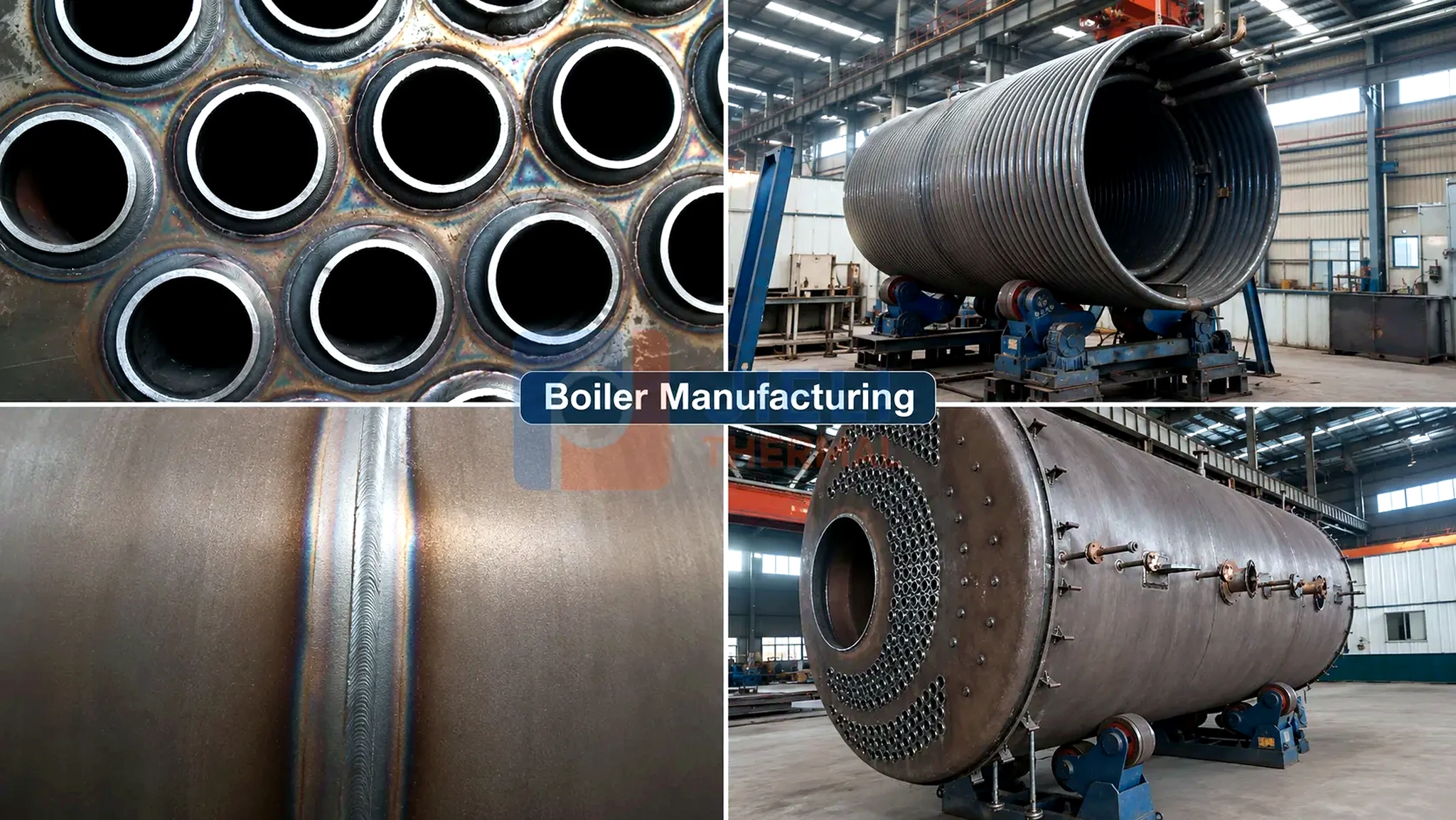

Explorer les chaudières à vapeur au gaz / carburant liquide06 · FABRICATION ET PORTÉE DU SYSTÈME
Pourquoi l'ingénierie des systèmes est importante après la sélection de l'équipement
Un fournisseur doit pouvoir expliquer comment fonctionneront ensemble le chauffe-eau ou la chaudière, l’équipement de combustion, les pompes ou le système d’eau d’alimentation, les contrôles, la récupération de chaleur et les consommateurs du processus. Cela est particulièrement important lorsqu’on compare un fournisseur chinois de chauffages d’huile thermique ou de chaudières à vapeur pour un projet international : la documentation, le cadre réglementaire, l’emballage pour l’exportation, l’assistance à la mise en service et la planification des pièces de rechange doivent être définis avant la commande.
JIELI THERMAL conçoit et fabrique des chauffages à huile thermique, des chaudières à vapeur et des systèmes auxiliaires coordonnés à Linyi, en Chine. Notre approche d'ingénierie part des conditions réelles du processus et accorde la priorité à la redondance de sécurité, à la fiabilité opérationnelle, à la facilité de maintenance et au contrôle automatique.
PREGUNTAS FRECUENTES
Questions sur le choix entre huile thermique et vapeur
Quelle est la principale différence entre un chaudière à huile thermique et une chaudière à vapeur ?
Un chaudière à huile thermique fait circuler un fluide caloporteur liquide dans un circuit actionné par une pompe et est généralement utilisé pour le chauffage indirect des procédés. Une chaudière à vapeur transforme l'eau en vapeur, qui distribue de l'énergie et libère de la chaleur latente lorsqu'elle se condense chez le consommateur du procédé.
Un chaudière à huile thermique fonctionne-t-il sans pression ?
Non. Un système d'huile thermique en phase liquide peut fonctionner sans la pression de génération de vapeur, mais il reste un système sous pression conçu. Il faut prendre en compte la pression différentielle de la pompe, la charge statique, la pression de vapeur du fluide, le comportement d'expansion et les pressions nominales des équipements et des tuyaux.
Quel système est le meilleur pour le chauffage indirect à haute température ?
Un chauffage à huile thermique correctement conçu est généralement l’option pratique lorsque le processus nécessite une chaleur indirecte stable à haute température, mais pas de vapeur. Le choix final dépend toujours du fluide caloporteur, de la température de film, du débit de circulation, de la charge du processus et de la réglementation applicable.
Quand une usine doit-elle choisir une chaudière à vapeur ?
La vapeur est généralement préférée lorsqu'elle est nécessaire pour l'injection directe, l'humidification, la stérilisation, le nettoyage, la cuisson, les réactions de processus ou un réseau de services de toute l'usine. Elle est également efficace lorsque la condensation chez le consommateur fournit un transfert de chaleur utile et répétable.
Une usine peut-elle utiliser à la fois de l'huile thermique et de la vapeur ?
Oui. Certaines installations utilisent de l'huile thermique pour des consommateurs indirects à haute température et de la vapeur pour des services à plus basse température ou des besoins directs du processus. Un système combiné doit être évalué comme une seule installation afin de coordonner l'utilisation du combustible, la récupération de chaleur, les contrôles et les priorités opérationnelles.
Quelles informations sont nécessaires pour une sélection initiale du système de chaudières ?
Indiquez la charge thermique ou la capacité de vapeur requise, la température de fonctionnement ou la pression de vapeur, le combustible, la description du processus, le profil de charge, l'emplacement de l'installation, les exigences en matière d'émissions, la qualité de l'eau, les services disponibles et les normes requises pour le projet.
CONCLUSION TECHNIQUE
Sélectionnez le système de processus, pas seulement le corps de la chaudière.
Choisissez un chaudière à huile thermique lorsque l'usine nécessite une chaleur de procédé indirecte et contrôlée et que le circuit de circulation complet peut être correctement conçu et entretenu. Choisissez une chaudière à vapeur lorsque la vapeur elle-même apporte une valeur réelle au procédé et que les systèmes d'eau d'alimentation, de distribution, de purgeurs et de condensat font partie du périmètre du projet.
Si les deux options semblent possibles, comparez-les avec le même profil de fonctionnement et les mêmes limites de cycle de vie. C'est la manière fiable de sélectionner un système de chauffage industriel.
